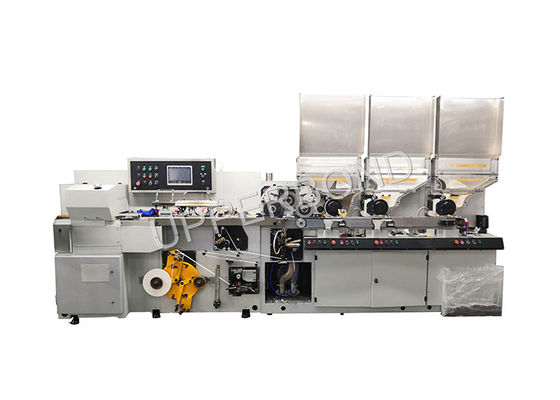

200 м/мин Сигаретная двойная тройная фильтр капсула угольный фильтр комбинатор машины
Общее описание
Машина YL22D ((KDF2) для производства фильтровальных стержней используется с машиной YL12D для открывания и пластификации.
Обработанный ацетатный тягач из машины для открывания и пластификации обрабатывается с помощью гарнитуры, склеивается, отрезается и переносится на вводный барабан для формирования фильтрующих стержней диаметром Φ6- Φ9 мм,длина 60-150 ммОсновные функции:
1Машина оснащена коммутаторным шкафом с необходимыми элементами управления.
2С помощью отталкивающего устройства могут быть отброшены дефектные фильтрующие стержни.
3Главный привод машины осуществляется с помощью трех
Асинхронный двигатель фазы А.С. с тормозной системой, которая быстро останавливает машину.
4Сжатый воздух подается из центральной системы подачи воздуха или отдельного компрессора.
5. оберточная бумага отворачивается от катушки на вращающемся диске и подается через переменное устройство,
6- лента для ограждения движется барабаном и транспортирует
оберточная бумага через гарнитуру.
7Пробег фильтра стабилизуется бумажным проводником.
или холодный клей для шва и внутреннее склеивание наносится на бумагу с помощью нозджи.фигурные фильтрующие стержни охлаждаются в охлажденной герметичной камере гарнитуры с охлаждающей системой.
8Фильтрный стержень отрезается на месте отрезания: два ножа прикреплены к
высоко вращающийся нож держатель резать стержень на желаемые длины.
9Срезные фильтрующие стержни транспортируются через V-путь и ускоритель.
на вводный барабан, откуда они переносятся на конвейерную ленту через переносный барабан, промежуточный барабан и выпускный барабан, а затем в трейлер наполнителя коробки.
Основные параметры
|
1Производственная мощность
|
400 м/мин
|
|
2Напряжение питания:
|
3N/380V/50HZ
|
|
общий ток
|
30А |
|
Общая мощность:
|
13.8КВт
|
|
3Диапазон фильтра
|
|
|
Диаметр фильтра:
|
φ6 φ9мм
|
|
Протяженность фильтра:
|
60 мм ≈ 150 мм
|
|
4Размер прутка
|
|
|
Диаметр фильтра:
|
φ7.7 φ7.79 мм
|
|
Стандартная длина фильтрующей палочки:
|
120±0,5 мм
|
|
Протяженность фильтра:
|
90, 100, 120, 150 мм
|
|
5Ширина боббина.
|
27 мм
|
|
6.Клейкое средство
|
Клей горячего плавления для склеивания швов, холодный клей (P.V.A.)
для внутреннего склеивания.
|
|
7Требования к давлению воздуха
|
|
|
(1)Высокое давление (получается из внешнего источника воздуха)
|
Входное давление не менее 5*10"Pa (((5bar); около 3m*/h (включая количество, используемое для открывания и пластификации машины) |
|
(2)Воздух низкого давления
|
производится двигателем M4
|
|
Давление:
|
|
|
Всасывающий воздух:
|
производится вентилятором вентилятора вентилятора |
|
Размеры: длина*ширина*высота:
|
2660 мм*1160 мм*1550 мм
|
|
6Вес:
|
|
|
Процессор буксировки YL12D:
|
1100 кг
|
|
Производитель фильтров YL22D:
|
2000 кг
|
|
Заполнитель подноса YJ35D:
|
1500 кг
|
